消除疏水阀蒸汽绑和空气绑的对策

在您的工厂里是否有过这样的经历：蒸汽系统的温度下降却始终找不到合理的解释？虽然疏水阀本身没有问题，但冷凝水却仍旧无法通过疏水阀排放。这种现象如果是由于蒸汽引起的即所谓的“蒸汽绑”，由空气（或二氧化碳等不凝性气体）引起时则称为“空气绑”。

无论哪种情况，他们的原理都是一样的：蒸汽或不凝性气体（如空气）在冷凝水被排放之前先进入了疏水阀，导致疏水阀关闭阻止了冷凝水正常排放造成滞留，使换热效率大大降低。

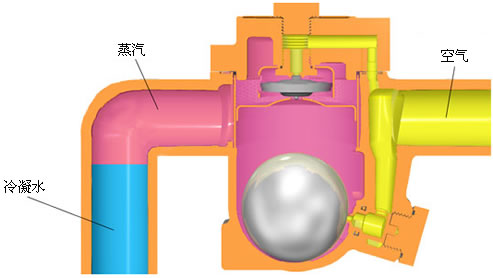

使用蒸汽疏水阀根本目的是自动排除冷凝水，同时防止蒸汽泄漏。因此在感知到蒸汽进入后就会立即关闭，这个动作是疏水阀必备的特性。然而，就如下图所展示的，这样阻碍了冷凝水正常排放。因此，整个系统不能被称为一个运行正常的系统。

蒸汽绑和空气绑产生的原因和对策

1. 无法优先排除最接近疏水阀的管道内的冷凝水：必须修改通向疏水阀的管道，使得冷凝水能够在蒸汽/空气之前进入疏水阀
2. 蒸汽和冷凝水一起从设备中流向疏水阀：疏水阀可以配备一个“汽绑释放阀”或者针阀，形成一条旁通路径，用来释放少量的蒸汽，让其流到疏水阀下游。

蒸汽绑现象只会越来越严重，而且不会自行消失。此外，尽管换热设备的性能下降，但是却很难找出原因，因为被“绑住”的蒸汽使得疏水阀不会发生非正常冷却的情况。蒸汽绑发生的原因很多，应根据不同的起因采取相应的对策。空气绑可以通过增加一条压力平衡管来消除。下面的例子中讨论了一些典型的蒸汽绑的起因和对策。

1. 长距离小直径管道
   在长距离的细直径管道内，冷凝水无法充分的取代蒸汽 => 用大口径、短距离的管道内，冷凝水逐渐取代蒸汽，不会发生蒸汽绑。大口径管道，尽量缩短疏水阀前管道长度
2. 不正确的倾斜管道
   如果管道的倾斜度和依靠重力的自然流动方向相反，蒸汽的密度比冷凝水轻，会先进入疏水阀，进而发生蒸汽绑 => 如果管道的倾斜度可以让冷凝水依靠重力自然流动，就不会发生蒸汽绑。管道布置应确保让冷凝水依靠 重力自然流动。
3. 垂直提升管
   如果管道垂直提升，蒸汽的密度比冷凝水轻，会先进入疏水阀，进而发生蒸汽绑 => 如果管道是倾斜向下的，冷凝水可以依靠重力自然流动，就不会发生蒸汽绑。向下布管，确保冷凝水自然流动。
4. 使用虹吸管的设备
   使用虹吸管时，冷凝水由蒸汽压力推动，因此有时冷凝水和蒸汽混和在一起进入疏水阀。混和的蒸汽可能导致蒸汽绑 => 这种情况下，需要使用汽绑释放阀或者针阀来释放部分蒸汽到疏水阀的下游，确保混有蒸汽的冷凝水能够无阻碍地连续地流入疏水阀。这种方法能有效地消除蒸汽绑。
5. 群组疏水
   不同的设备产生的冷凝水量各不相同。如示例中所示，右边最远端的设备产生的冷凝水量逐渐减小，当蒸汽进入疏水阀，疏水阀关闭；尽管另外两个设备仍在继续产生冷凝水，但是由于疏水阀已经 关闭，冷凝水无法排除，导致设备内积水。 => 如果每个设备分别安装疏水阀，就能很有效地排除冷凝水，而不会受到其它设备冷凝水量的影响。
6. 空气绑
   对于空气疏水阀，问题不限于疏水阀的入口区域。空气不会凝结，因此如果进入疏水阀的空气不能被正确的替代，“空气绑”就会发生。 相似地，蒸汽系统也可能发生“空气绑 ”——尤其是安装了没有足够排气能力的圆盘式或者倒吊桶式疏水阀的蒸汽系统，在启动时很可能发生“空气绑” => 为了确保正确地替代疏水阀内的空气，在疏水阀阀体和空气管道之间安装一条压力平衡管，确 保冷凝水能够流入疏水阀。在蒸汽系统中，你需要将疏水阀更换成自带排气功能的类型，或者在设备上另外安装排气阀。在疏水阀阀体上部和空气管道之间安装一条压力平衡管。
