疏水阀阀嘴选购要点

在蒸汽疏水阀里面，阀嘴作为阀座的开口或者通道的术语。阀嘴的大小由疏水阀阀体的尺寸和工作压差决定。例如自由浮球式疏水阀J3X，在整个压差范围内阀嘴的直径大约为2-3 mm或者更小。注意阀嘴的直径比连接管道的尺寸要小得多。

阀嘴直径问题

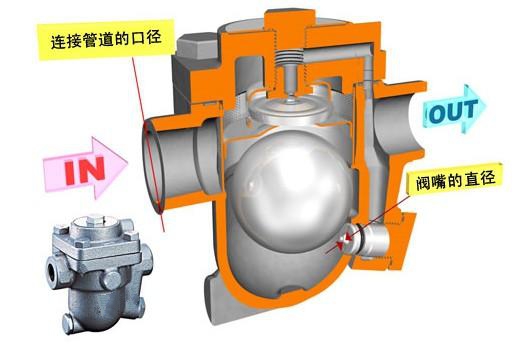

一个公称直径为15mm的自由浮球式疏水阀可以连接到内径为15mm的管道上，阀嘴的直径可能为2-3mm或者更小。为什么阀嘴的直径比连接管道的内径小这么多呢？

通常管道的口径要考虑到两相（冷凝水和闪蒸汽空间）流动，而阀嘴只需要考虑冷凝水的容积。一个2-3mm的阀嘴在压差为0.2 MPaG时冷凝水的排量大约为350 kg/h。这对于冷凝水出口管道为15mm的小型用汽设备，阀嘴的排量已经足够了。当冷凝水通过热静力排气阀时，J3X的排量还会适当的增加。

从这里可以看到，一个直径比连接管道小很多的阀嘴就能完全满足疏水阀的排量。当然，大尺寸的阀嘴能够使疏水阀的排量变得更大，但是，对于工作在同一压差下的疏水阀，这就要求浮球等比例的变大，最终导致疏水阀的阀体变等更大。

对于大多数的机械式疏水阀，是阀嘴的大小而不是连接管道的大小，决定着疏水阀的排量。连接管道的大小和排量之间没有直接的联系。比如说J3X型号，对于任何给定的阀嘴，连接管道为15 mm、20 mm、25 mm的排量都是一样的。

大尺寸的阀嘴能够使疏水阀的排量变得更大，但是，对于工作在同一压差下的疏水阀，这就要求浮球等比例的变大，最终导致疏水阀的阀体变等更大。为了设计一个有足够排量的疏水阀，必须选择合适的阀嘴和浮球大小。
