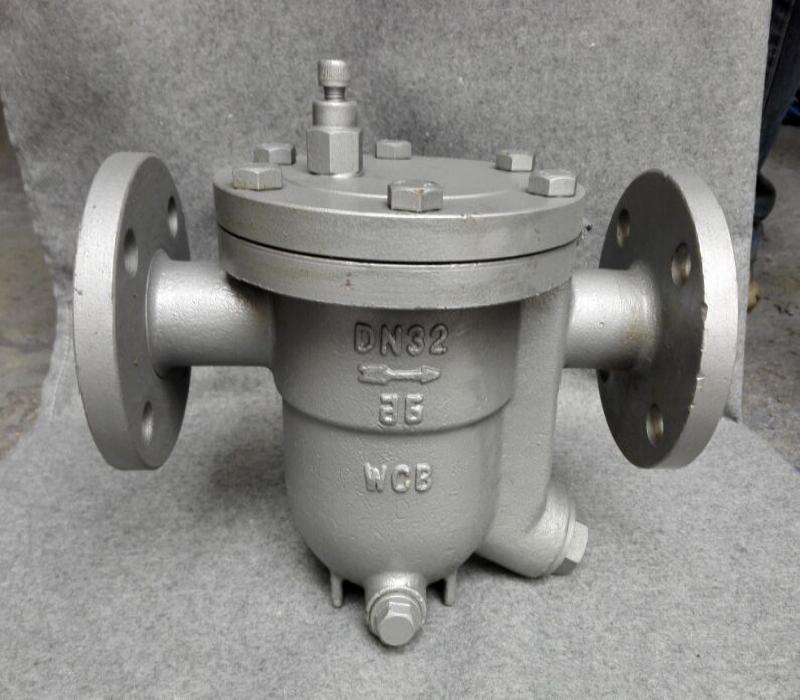

节能 环保 自由浮球式蒸汽疏水阀
产品说明
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为Cr13 系不锈钢，公称压力PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。
产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。
产品性能参数
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数
|
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
CS41H-16
|
16
|
1.6
|
≤300
|
水、蒸汽
|
|
CS41H-16C
|
16
|
1.6
|
≤300
|
水、蒸汽
|
|
CS41H-25
|
25
|
2.5
|
≤300
|
水、蒸汽
|
|
CS41H-40
|
40
|
4.0
|
≤300
|
水、蒸汽
|
产品零部件材料
|
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料
|
|
型号
|
阀体材料
|
|
CS41H-16
|
碳钢
|
|
CS41H-16C
|
碳钢
|
|
CS41H-25
|
碳钢
|
|
CS41H-40
|
碳钢
|
产品外形及结构尺寸
|
CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
|
|
CS41H-16
|
CS41H-16（Ⅱ）
|
|
DN
|
15
|
20
|
DN
|
25
|
|
D
|
170
|
200
|
L
|
310
|
|
H
|
127
|
142
|
H
|
240
|
|
h
|
80
|
90
|
h
|
178
|
|
重量/kg
|
3.5
|
4.5
|
重量/kg
|
15
|
|
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
|
|
CS41H-16C CS41H-40（Ⅰ）
|
CS41H-16C CS41H-40（Ⅱ）
|
|
DN
|
15
|
20
|
25
|
DN
|
25
|
40
|
50
|
|
L
|
230
|
230
|
230
|
D
|
320
|
320
|
320
|
|
H
|
220
|
220
|
220
|
H
|
295
|
295
|
295
|
|
h
|
150
|
150
|
150
|
h
|
210
|
210
|
210
|
|
重量/kg
|
10
|
10.5
|
11
|
重量/kg
|
24
|
25
|
26
|
|
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水阀主要外形及结构尺寸（mm）
|
|
CS41H-16C CS41H-40（Ⅲ）
|
CS41H-16C CS41H-40（Ⅳ）
|
|
DN
|
50
|
65
|
80
|
DN
|
80
|
100
|
|
L
|
430
|
430
|
430
|
D
|
580
|
580
|
|
H
|
410
|
410
|
410
|
H
|
540
|
540
|
|
h
|
290
|
290
|
290
|
h
|
390
|
390
|
|
重量/kg
|
80
|
83
|
86
|
重量/kg
|
130
|
137
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品排水量表（过冷度为6℃时的连续排量）
|
CS41H-16 型自由浮球式蒸汽疏水阀排水量表（kg/h）
|
|
工作压差/MPa
|
0.05
|
0.1
|
0.2
|
0.5
|
0.8
|
1.2
|
1.6
|
|
排水量
|
CS41H-16
|
160
|
230
|
300
|
—
|
—
|
—
|
—
|
|
110
|
160
|
250
|
360
|
—
|
—
|
—
|
|
90
|
130
|
200
|
280
|
290
|
—
|
—
|
|
50
|
80
|
120
|
180
|
210
|
260
|
—
|
|
40
|
50
|
80
|
140
|
170
|
210
|
260
|
|
CS41H-16Ⅱ
（Φ120）
|
1400
|
2000
|
2800
|
—
|
—
|
—
|
—
|
|
1000
|
1300
|
1800
|
3100
|
—
|
—
|
—
|
|
800
|
1000
|
1400
|
2500
|
3500
|
—
|
—
|
|
600
|
800
|
1100
|
2000
|
2900
|
3800
|
—
|
|
500
|
600
|
900
|
1800
|
2600
|
3300
|
3800
|
|
CS41H-16C（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）
|
|
工作压差/MPa
|
0.05
|
0.1
|
0.2
|
0.5
|
0.8
|
1.2
|
1.6
|
|
排水量
|
产品代号Ⅰ（Φ68）
|
180
|
210
|
280
|
450
|
560
|
620
|
660
|
|
产品代号Ⅱ（Φ120）
|
500
|
600
|
900
|
1800
|
2600
|
3300
|
3800
|
|
产品代号Ⅲ（Φ190）
|
2820
|
4200
|
5080
|
7000
|
8530
|
10200
|
12100
|
|
产品代号Ⅳ（Φ220）
|
4200
|
6800
|
8500
|
10270
|
12400
|
15800
|
18500
|
|
CS41H-40（Ⅰ、Ⅱ、Ⅲ、Ⅳ）型自由浮球式蒸汽疏水阀排水量表（kg/h）
|
|
工作压差/MPa
|
0.03
|
0.5
|
1.2
|
1.6
|
2.0
|
2.4
|
3.0
|
3.6
|
4.0
|
|
排水量
|
产品代号Ⅰ（Φ68）
|
100
|
270
|
380
|
440
|
480
|
520
|
580
|
610
|
630
|
|
产品代号Ⅱ（Φ120）
|
400
|
1100
|
1620
|
1900
|
2100
|
2280
|
2560
|
2780
|
2900
|
|
产品代号Ⅲ（Φ190）
|
1060
|
2770
|
4250
|
4900
|
5400
|
5920
|
6550
|
7050
|
7300
|
|
产品代号Ⅳ（Φ220）
|
1580
|
4160
|
6430
|
7520
|
8450
|
9000
|
10000
|
10800
|
11200
|
|
