热动力圆盘式疏水阀

: 产品名称：Y型螺纹热动力圆盘式疏水阀; 产品型号：CS19H; 浏览次数：7; Y型螺纹热动力圆盘式疏水阀参数; Y型螺纹热动力圆盘式疏水阀注意事项; Y型螺纹热动力圆盘式疏水阀选用原则; 上一个：螺纹连接热动力圆盘式疏水阀; 下一个：没有了

Y型螺纹热动力圆盘式疏水阀

技术参数

※ 产品类别：热动力式疏水阀,圆盘式疏水阀,蒸汽疏水阀,疏水阀
※ 产品型号：CS19W/CS49W/CS19H/CS19H
※ 公称通径（ DN ）： 15-100mm
※ 公称压力（ PN ）： 0.05-4.0Mpa
※ 最高工作温度 (TMO) ：425 ℃
※ 工作介质：蒸汽凝结水
※ 连接方式：法兰、内螺纹、承插焊 ※ 无负荷漏气率：小于3%
※ 过冷度：8 ℃

Y型螺纹热动力圆盘式疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

产品特点

1.体积小，重量轻，不受安装位置的限制。 2.全部材质均为不锈钢件，经久耐用，耐腐蚀。 3.在室外不怕冷冻，能耐水击，耐过热。 4.过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。 5.结构简单，安装维修方便。

工作原理

Y型螺纹热动力圆盘式疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

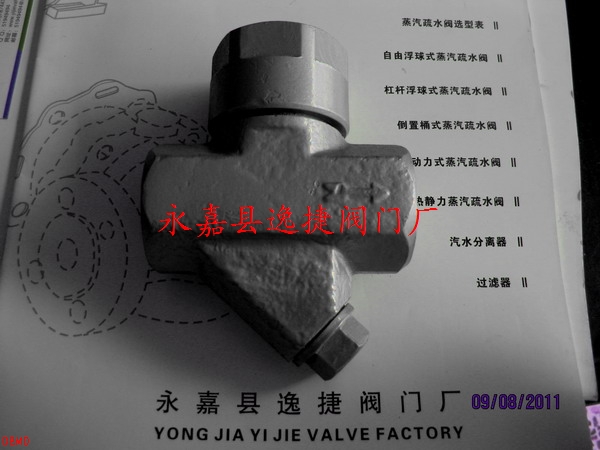

产品实拍图

零件材料

Y型螺纹热动力圆盘式疏水阀零件材料表（CS19W/CS1949W）
部件名称	CS19W-16-40C	CS49W-16-40C
阀体	3Cr13	3Cr13
阀盖、螺塞	2Cr13	2Cr13
阀片	3Cr13	3Cr13
过滤网	304	304

Y型螺纹热动力圆盘式疏水阀零件材料表（CS19H/CS1949H）
部件名称	CS19H-16C-40C	CS49H-16C-40C
阀体	WCB	WCB
阀盖、螺塞	WCB	WCB
阀片	3Cr13	3Cr13
过滤网	304	304

外形尺寸

Y型螺纹热动力圆盘式疏水阀外形尺寸表
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	最高允许温度 ( ℃ )	外形尺寸
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	最高允许温度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-4.0	425	210	78	52	79
	40	法兰	0.05-4.0	425	230	80	55	79
	50	法兰	0.05-4.0	425	230	80.5	64.5	79
	65	法兰	0.05-4.0	425	280	100	82	85
	80	法兰	0.05-4.0	425	310	118	92	110
	100	法兰	0.05-4.0	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺纹	0.05-4.0	425	80	47	54	47
	20	螺纹	0.05-4.0	425	90	52	59	57
	25	螺纹	0.05-4.0	425	95	59	62	57
	32	螺纹	0.05-4.0	425	105	70.5	89.5	80
	40	螺纹	0.05-4.0	425	110	70.5	89.5	80
	50	螺纹	0.05-4.0	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-4.0	425	80	47	54	47
	20	承插焊	0.05-4.0	425	90	52	59	57
	25	承插焊	0.05-4.0	425	95	59	62	57
	32	承插焊	0.05-4.0	425	105	70.5	89.5	80
	40	承插焊	0.05-4.0	425	110	70.5	89.5	80
	50	承插焊	0.05-4.0	425	120	70.5	104.5	80
