热动力圆盘式疏水阀（Y型）
产品名称：热动力圆盘式疏水阀（Y型）
产品型号：CS19H
浏览次数：27
热动力圆盘式疏水阀（Y型）参数
热动力圆盘式疏水阀（Y型）注意事项
热动力圆盘式疏水阀（Y型）选用原则
上一个：保温盖型热动力圆盘疏水阀
下一个：(保温盖北京式)型圆盘式蒸汽疏水阀

热动力圆盘式疏水阀（Y型）

技术参数

※ 产品类别：圆盘式疏水阀,蒸汽疏水阀,热动力疏水阀,疏水阀
※ 产品型号：CS19W/CS49W/CS69W/CS19H/CS49H/CS69H
※ 公称通径（ DN ）： 15-100mm
※ 工作压力 (PMO) ： 0.05-40Mpa
※ 连接方式 ： 法兰、螺纹、承插焊
※ 最高工作温度 (TMO) ：425 ℃

工作原理

热动力圆盘式疏水阀（Y型）是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件。该疏水阀适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止可能引起的故障。

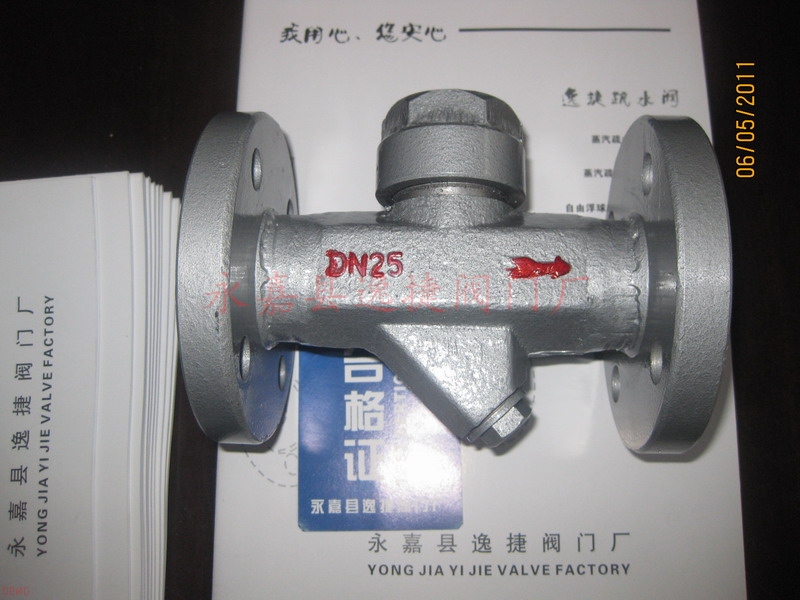

产品实拍图

工作原理

在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高。阀体为合金钢，阀心为硬质合金，该阀最高允许温度为550℃，经久耐用，使用寿命长，是高压、高温过热蒸汽专用疏水阀。

性能特点

1、动作灵敏可靠、排水量大。
2、备有过滤网和排污阀。
3、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。 体积小，重量轻，不受安装位置的限制。 全部材质均为不锈钢件，经久耐用，耐腐蚀。 在室外不怕冷冻，能耐水击，耐过热。 过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，最大背压 50% 。 结构简单，安装维修方便。

零件材料

热动力圆盘式疏水阀（Y型） 零件材料表(CS19W/CS49W)
部件名称 CS19W-16-40C CS49W-16-40C
阀体 3Cr13 3Cr13
阀盖、螺塞 2Cr13 2Cr13
阀片 3Cr13 3Cr13
过滤网 304 304
热动力圆盘式疏水阀（Y型） 零件材料表(CS19H/CS49H)
部件名称 CS19H-16C-40C CS49H-16C-40C
阀体 WCB WCB
阀盖、螺塞 WCB WCB
阀片 3Cr13 3Cr13
过滤网 304 304

外形尺寸

热动力圆盘式疏水阀（Y型） 外形尺寸表
产品型号 公称通径
(mm)		 连接方式 工作压力
范围
(Mpa)		 最高允许
温度
( ℃ )		 外形尺寸
L H H2 W
CS49W-16-40C
CS49H-16-40C		 15 法兰 0.05-4.0 425 150 58 47 61
20 法兰 0.05-4.0 425 150 58 47 61
25 法兰 0.05-4.0 425 160 62 43 61
32 法兰 0.05-40 425 210 78 52 79
40 法兰 0.05-40 425 230 80 55 79
50 法兰 0.05-40 425 230 80.5 64.5 79
65 法兰 0.05-40 425 280 100 82 85
80 法兰 0.05-40 425 310 118 92 110
100 法兰 0.05-40 425 460 128 102 110
CS19W-16-40C
CS19H-16-40C		 15 螺纹 0.05-40 425 80 47 54 47
20 螺纹 0.05-40 425 90 52 59 57
25 螺纹 0.05-40 425 95 59 62 57
32 螺纹 0.05-40 425 105 70.5 89.5 80
40 螺纹 0.05-40 425 110 70.5 89.5 80
50 螺纹 0.05-40 425 120 70.5 104.5 80
CS69W-16-40C
CS69H-16-40C		 15 承插焊 0.05-40 425 80 47 54 47
20 承插焊 0.05-40 425 90 52 59 57
25 承插焊 0.05-40 425 95 59 62 57
32 承插焊 0.05-40 425 105 70.5 89.5 80
40 承插焊 0.05-40 425 110 70.5 89.5 80
50 承插焊 0.05-40 425 120 70.5 104.5 80
【相关产品】
【相关新闻】

注意事项：本文中所有文字、数据、图片均只适用于参考，热动力圆盘式疏水阀（Y型）性能参数、热动力圆盘式疏水阀（Y型）结构尺寸参数、热动力圆盘式疏水阀（Y型）价格等详情，请联系我们的销售、技术工程师，电话：0577-57999577
