汽水分离器

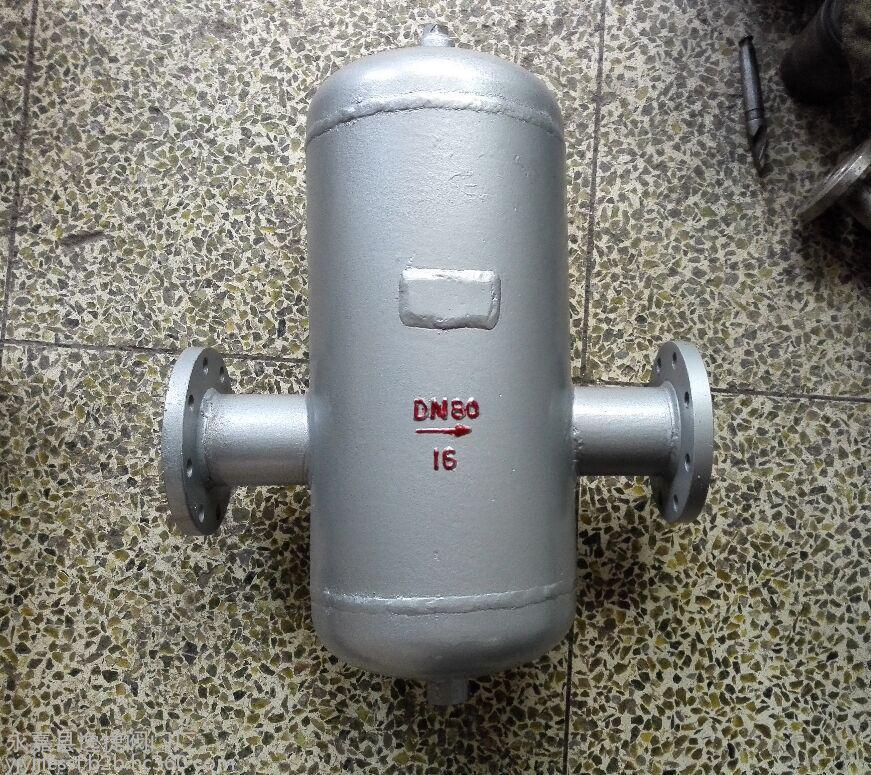

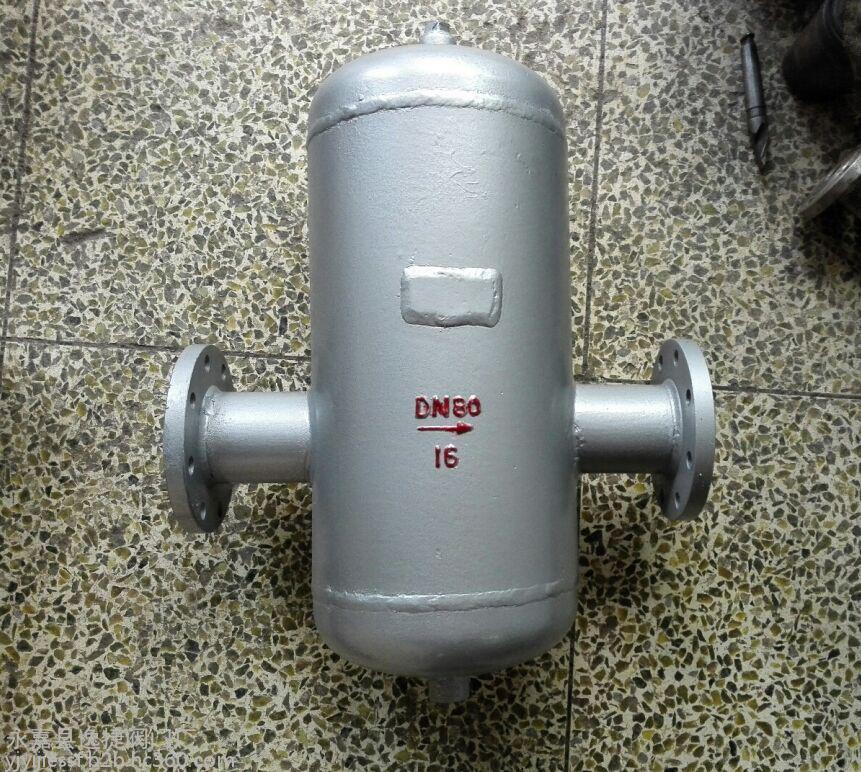

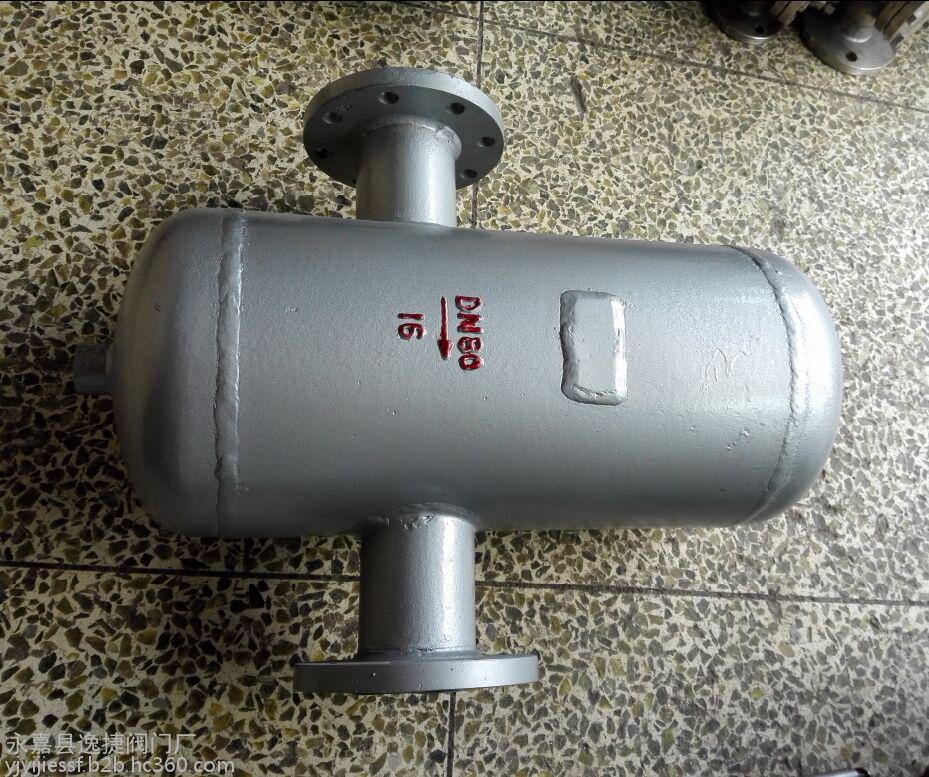

AS型 汽水分离器
1、安全信息
装置要正确安装,并要有资质的操作工按照操作指南进行调试和维护,才能使其安全运行。要正确使用工具和安全措施。在安装管道和设备时,要遵守安装和安全指南。
隔离:安装维修时不关闭隔离阀将对系统的部件造成损害,对人体造成伤害,危险还包括:关闭了保护装置和和通气道或者报警系统。确保隔离阀关闭,避免系统的冲击。
压力:维护修理前要考虑到管道中是否有介质,在对产品进行维修前确保压力介质已被隔离并且安全气道已通向大气,这通过安装排空阀便容易解决。即使压力表指示为零也不要认为系统以排空。
温度:关闭隔离阀后要有一段时间使操作部位温度接近常温,避免烫伤。保护外套是必须的。
处置:产品可再循环。处理得当不会引起生态问题。
2、产品信息
2.1简介
使用范围:本产品是挡板式分离器用于分离蒸汽、压缩空气及其它气体系统中内含的液滴,配上绝热套可提高分离器的工作性能。

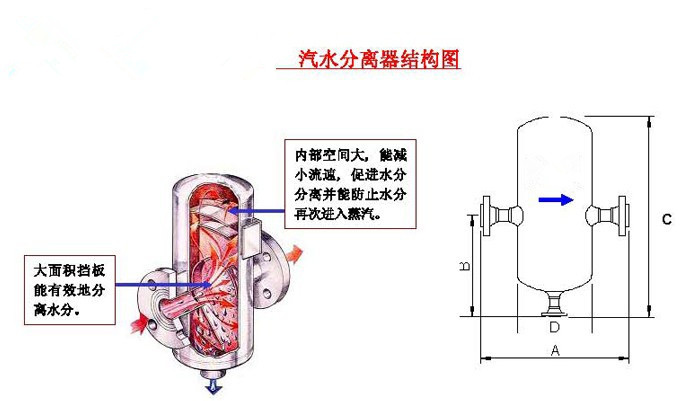

工作原理:大量含水的蒸汽进入汽水分离器,并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外,干燥清洁的蒸汽从分离器出口排出。
特点:最高分离效率(干燥度可达到98 %)最小压降(约为千分之五);结构按容器规范设计。汽水分离器为容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况,汽水分离器上部设计了排空气口。
运行 分离器用于聚集气体/蒸汽流中内含的小液滴并将之分离。相对较重的液滴在撞击内挡板后落入分离器排放接口由蒸汽疏水阀从系统中排除,如用于空气或气体分配系统,则使用排液阀排除。
维修:在进行任何维修操作前请仔细阅读第一节的“安全信息”。没有内部件需要修理。

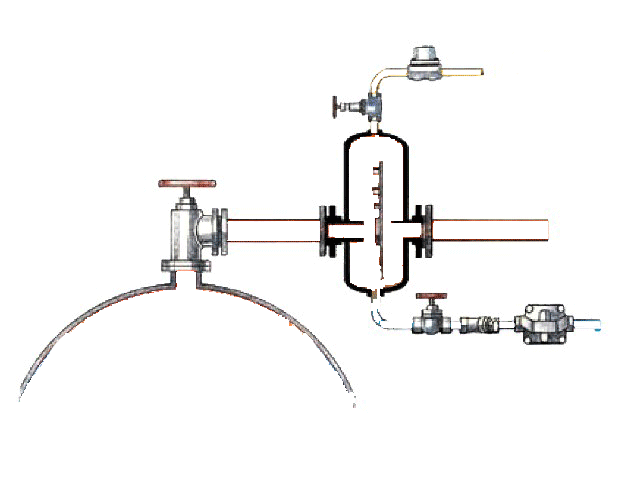

安装示例图
3、安装
注:在进行安装操作前仔细阅读第一节的“安全信息”。
3.1检查材料、压力和温度的最大值。如果产品的最大运行条件低于
它所安装的系统,确保系统中有安全装置防止超压。
3.2检查安装位置和流向是否正确。
3.3从所有接口取下保护套。
3.4分离器按需进行隔热保护。
3.5安装

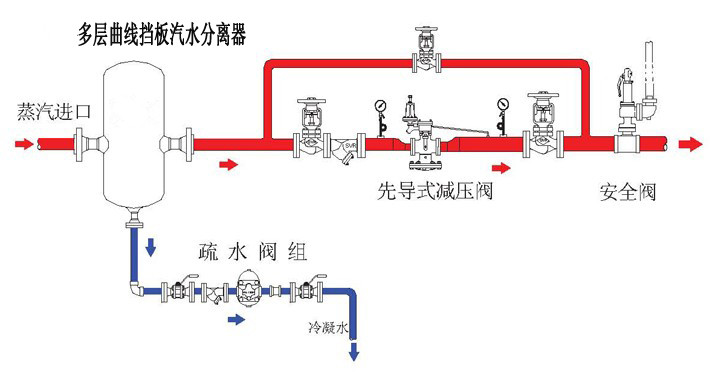

AS7安装在水平管道上排水口垂直朝下。所有口径的分离器都配有安装支架减少管道承载,每个支架上有两个钻好的孔。为了保证分离器液体尽快排走,排液口必须要连接合适的排液阀或蒸汽疏水阀。推荐使用浮球式疏水阀。浮球式疏水阀有有水即排的特点。对空气中含有空气的情况,空气聚集在分离器上部。这种情况下将合适的排空阀安装在排空气口。如果不安装排空阀,必须拿掉塑料保护套,装上class3000lb的碳钢旋塞。
3.6调试在安装或维修后保证系。
型号
|
材质
|
压力等级
|
口径(mm)
|
连接方式
|
AS
|
不锈钢/碳钢
|
PN16
|
DN15-150
|
法兰
|
不锈钢/碳钢
|
PN16
|
DN200-300
|
法兰
|
装配式分离器限定条件(AS型):
口径(mm)
|
设计压力(MPa)
|
设计温度(℃)
|
最大冷态测试压力(MPa)
|
|
工厂
|
现场
|
|||
DN150
|
1.6
|
250
|
2.57
|
2.30
|
DN250
|
1.6
|
250
|
2.26
|
2.20
|

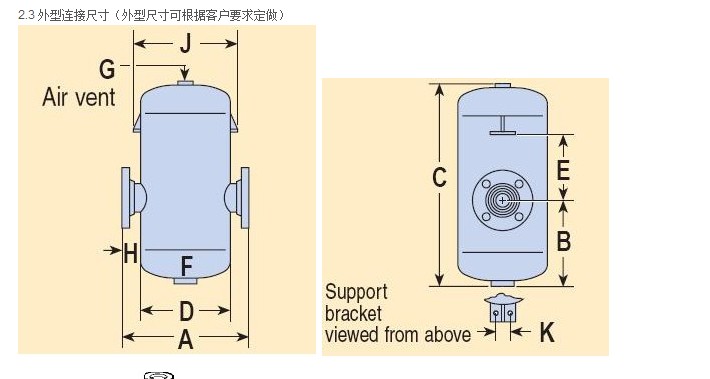

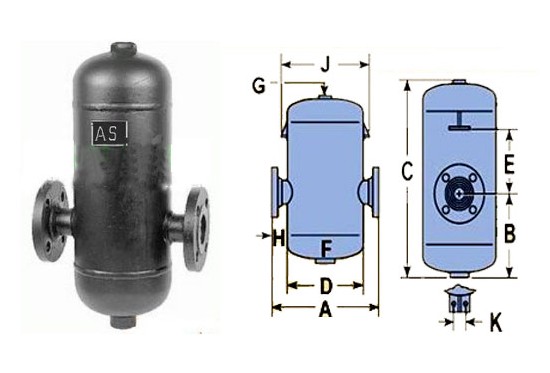

外形连接尺寸:
SIZE
规格
|
Design pressure
设计压力(MPa)
|
External dimensions(mm) 外型尺寸
|
Weight
重量(Kg)
|
Volume
容量(L)
|
|||||||||
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
||||
DN15
|
1.6
|
350
|
200
|
450
|
108
|
120
|
1/2
|
1/2”
|
121
|
148
|
30
|
11
|
2
|
DN20
|
1.6
|
350
|
200
|
450
|
108
|
120
|
1/2
|
1/2”
|
121
|
148
|
30
|
12
|
2
|
DN25
|
1.6
|
350
|
220
|
500
|
159
|
120
|
1/2
|
1/2”
|
95
|
213
|
30
|
20
|
6
|
DN32
|
1.6
|
350
|
220
|
500
|
159
|
120
|
1/2
|
1/2”
|
95
|
213
|
30
|
22
|
6
|
DN40
|
1.6
|
360
|
220
|
500
|
159
|
120
|
1/2
|
3/4”
|
100
|
213
|
30
|
23
|
6
|
DN50
|
1.0
|
420
|
252
|
638
|
219
|
159
|
1”
|
3/4”
|
100
|
263
|
30
|
40
|
18
|
DN65
|
1.6
|
420
|
252
|
638
|
219
|
159
|
1”
|
3/4”
|
100
|
263
|
30
|
47
|
18
|
2.5
|
420
|
252
|
638
|
219
|
159
|
1”
|
3/4”
|
100
|
263
|
30
|
49
|
18
|
|
DN80
|
1.6
|
523
|
332
|
735
|
273
|
145
|
2”
|
3/4”
|
125
|
368
|
30
|
80
|
33
|
2.5
|
523
|
332
|
735
|
273
|
145
|
2”
|
3/4”
|
125
|
368
|
30
|
88
|
33
|
|
DN100
|
1.6
|
574
|
337
|
795
|
324
|
163
|
2”
|
3/4”
|
125
|
384
|
40
|
98
|
51
|
2.5
|
574
|
337
|
795
|
324
|
163
|
2”
|
3/4”
|
150
|
384
|
40
|
106
|
51
|
|
DN125
|
1.6
|
656
|
310
|
843
|
356
|
230
|
2”
|
3/4”
|
150
|
416
|
44
|
115
|
67
|
3.0
|
656
|
310
|
843
|
356
|
230
|
2”
|
3/4”
|
150
|
416
|
44
|
134
|
67
|
|
DN150
|
1.6
|
706
|
347
|
935
|
406
|
246
|
2”
|
3/4”
|
150
|
466
|
60
|
154
|
96
|
3.0
|
706
|
347
|
935
|
406
|
246
|
2”
|
3/4”
|
150
|
465
|
60
|
172
|
96
|
|
DN200
|
0.6
|
850
|
460
|
1200
|
500
|
372
|
2”
|
2”
|
175
|
560
|
60
|
275
|
185
|
1.6
|
850
|
460
|
1200
|
500
|
372
|
2”
|
2”
|
175
|
560
|
60
|
280
|
185
|
|
3.0
|
850
|
459
|
1200
|
500
|
372
|
2”
|
2”
|
175
|
568
|
60
|
280
|
230
|
|
DN250
|
0.6
|
950
|
615
|
1580
|
600
|
530
|
2”
|
2”
|
175
|
688
|
72
|
475
|
333
|
1.6
|
950
|
615
|
1580
|
600
|
530
|
2”
|
2”
|
175
|
688
|
72
|
475
|
333
|
|
3.0
|
960
|
615
|
1580
|
600
|
530
|
2”
|
2”
|
175
|
698
|
72
|
475
|
333
|
|
DN300
|
0.6
|
1000
|
740
|
1700
|
600
|
540
|
2”
|
2”
|
200
|
688
|
72
|
500
|
330
|
1.6
|
1000
|
740
|
1700
|
610
|
540
|
2”
|
2”
|
200
|
688
|
72
|
500
|
330
|
|
3.0
|
1010
|
740
|
1700
|
610
|
540
|
2”
|
2”
|
200
|
698
|
72
|
500
|
330
|
|
DN350
|
0.6/1.6/3.0
|
1100
|
754
|
1800
|
700
|
525
|
2”
|
2”
|
200
|
816
|
72
|
550
|
537
|
DN150
|
1.6
|
970
|
490
|
1260
|
620
|
372
|
2”
|
2”
|
175
|
764
|
72
|
303
|
290
|
DN250
|
1.6
|
1175
|
615
|
1500
|
824
|
440
|
2”
|
2”
|
175
|
988
|
108
|
630
|
53
|
注意事项:本文中所有文字、数据、图片均只适用于参考,汽水分离器性能参数、汽水分离器结构尺寸参数、汽水分离器价格等详情,请联系我们的销售、技术工程师,电话:0577-57999577
