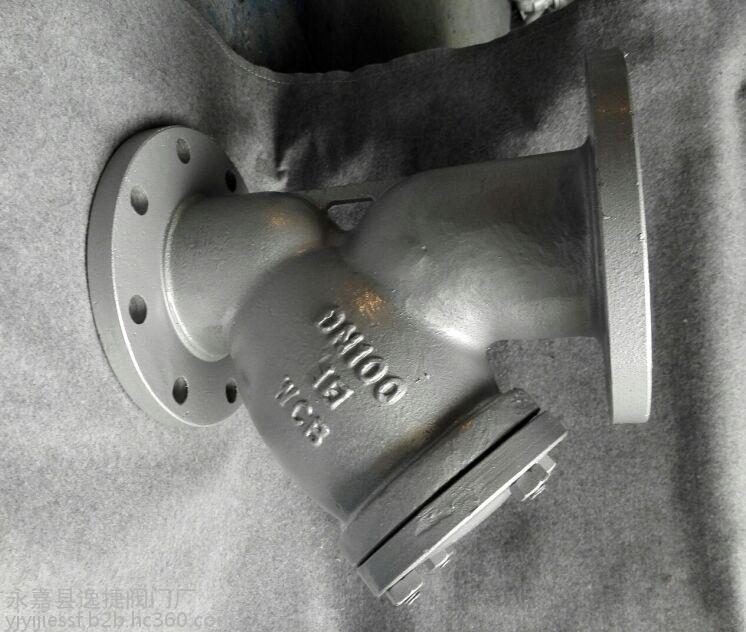

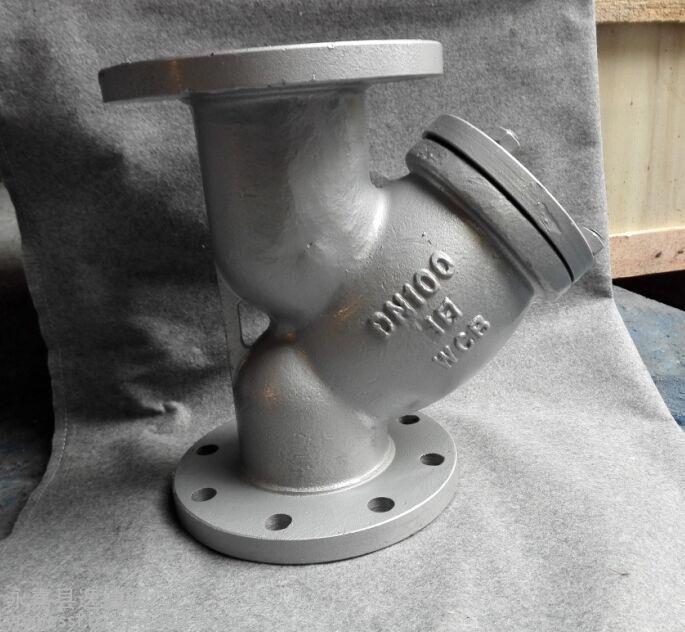

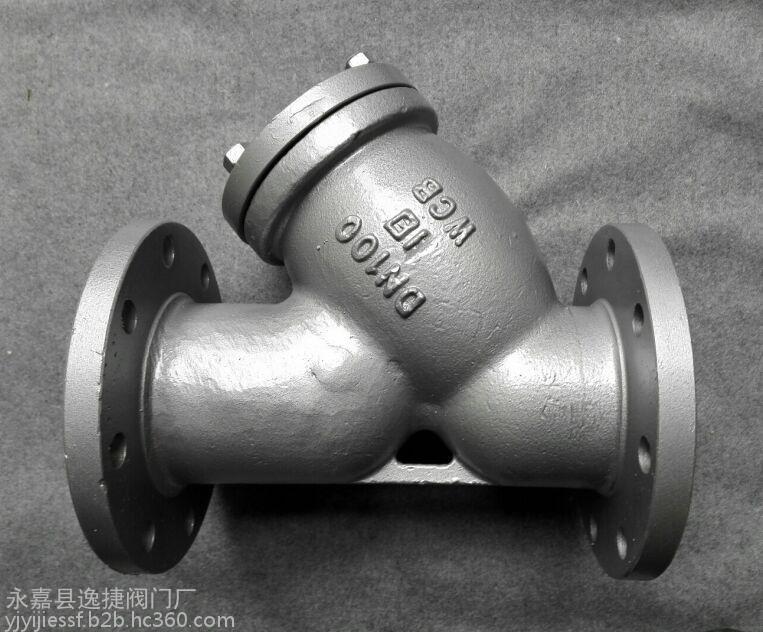

Y型过滤器
产品名称:Y型过滤器
产品型号:GL41H-16C
浏览次数:1
Y型过滤器参数
Y型过滤器注意事项
Y型过滤器选用原则
上一个:没有了
下一个:没有了

Y型过滤器

Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2

主要技术参数
型号
连接
形式
公称压力
(MPa)
耐压试验压力(MPa)
工作压力
(MPa)
壳体材料
过滤网材料
网眼
总面积
GL41H-10
法兰
1.0
1.1
1.0
灰铸铁
不锈钢
3~4DN
GL41H-16
法兰
1.6
1.76
1.6
球墨铸铁
GL41H-25
法兰
2.5
2.75
2.5
碳钢








主要外形尺寸:
公称通径DN(mm)
尺寸(mm)
L
H
H1
法兰
法兰
法兰
65
250
198
270
80
280
210
295
100
350
250
344
125
400
305
422
150
440
358
485
200
500
450
602
250
580
503
710
300
670
578
815
350
780
598
844
400
850
618
872
450
850
693
978
500
1000
765
1080
